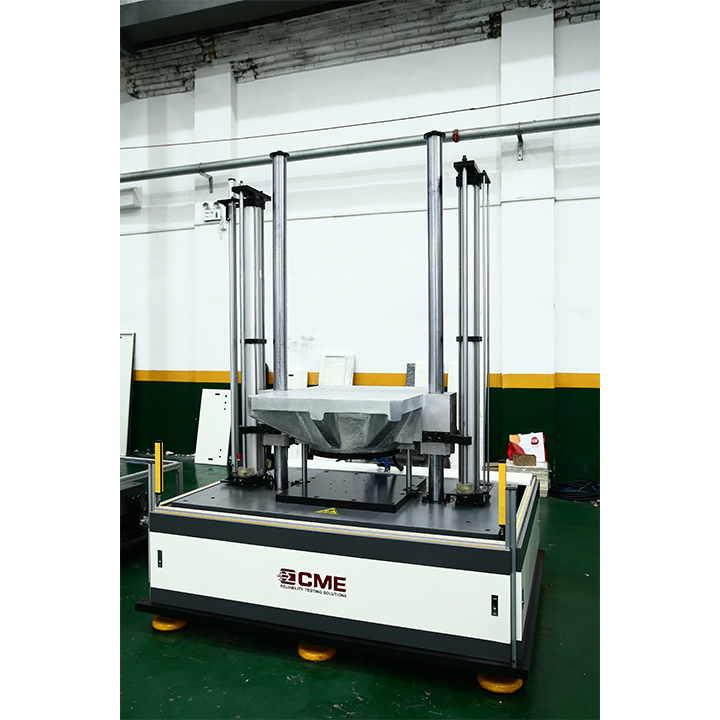

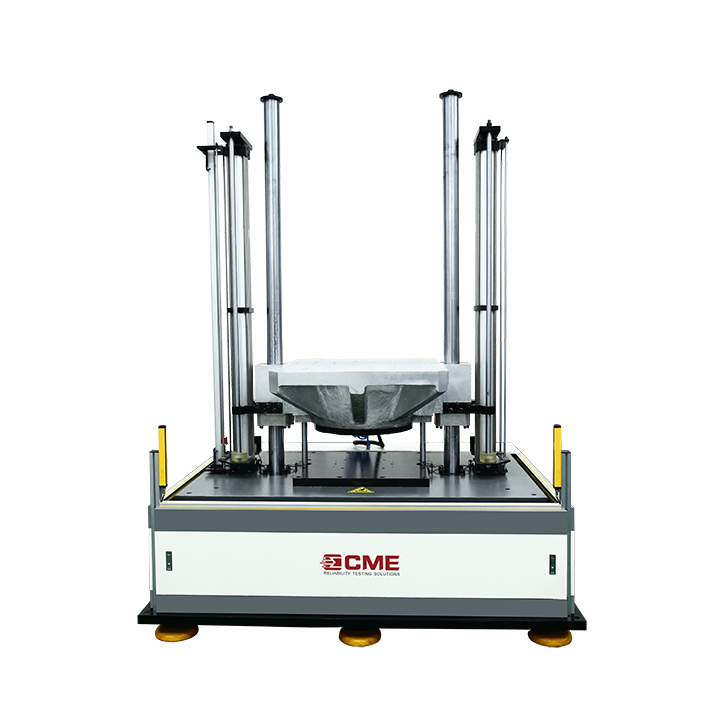

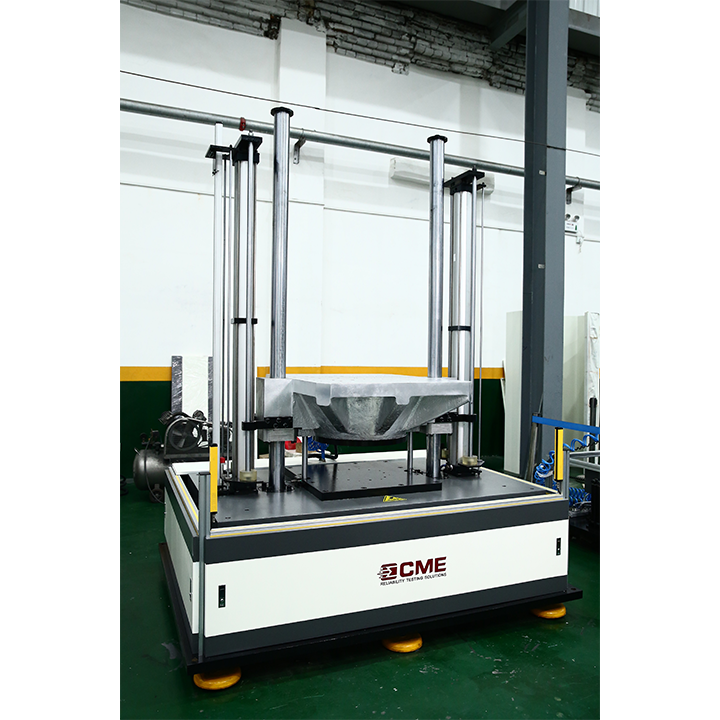

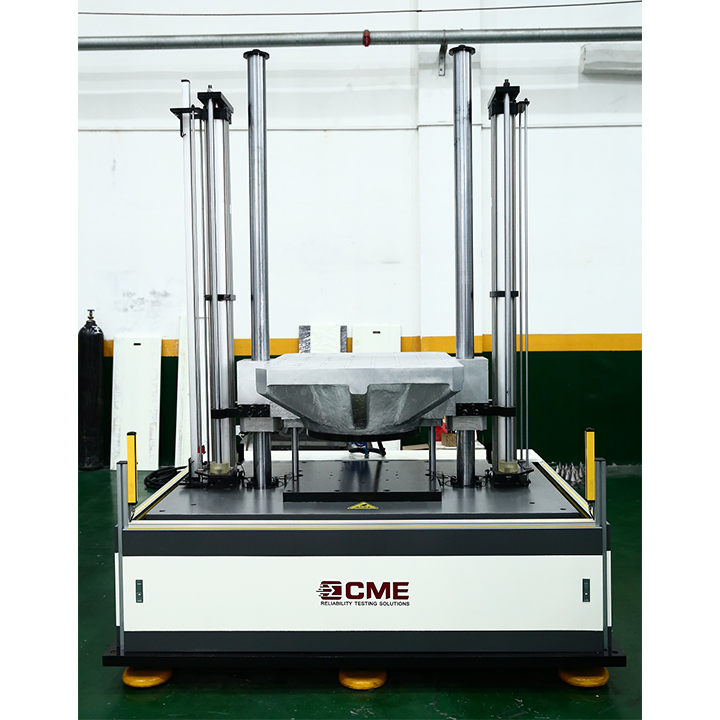

KRD10系列全自動液壓沖擊試驗臺用于測量和確定產品或包裝的抗沖擊性，并評估產品在沖擊環境下的可靠性和結構完整性。 該系統可以執行常規的半正弦波、后峰鋸齒波、梯形波和其他波形沖擊測試，以達到產品在實際環境中所承受的沖擊波和沖擊能量，從而改善了產品或包裝結構。
基于windows的穩定控制系統，全自動遠程控制界面；
多軌導向柱結合良好的潤滑性和無噪音的液壓平衡舉升系統，實現穩定的換檔；
升降高度自動控制，精度高，重復性好；
采用高強度高硬度鑄鋁臺面，一階諧振頻率高，噪音低，無雜波；
內置制動機構，避免二次反彈碰撞，更安全的定位臺面；
多種波形：可執行常規半正弦波、后峰鋸齒波或梯形波；
自帶緩沖隔振底座，無需專用地基，安裝方便；
一站式測試：內置的測試標準滿足各種要求，幫助用戶一站式完成測試。
技術指標
型號 參數 | KRD 10－2 | KRD 10－5 | KRD 10－25 | KRD 10－50 | KRD 10－100 | KRD 10－200 | KRD 10－400 | KRD 10－500 | KRD 10－600 | KRD 10－1000 | KRD 10－1500 | KRD 10－3000 | ||
額定負載 (kg) | 2 | 5 | 25 | 50 | 100 | 200 | 400 | 500 | 600 | 1000 | 1500 | 3000 | ||
臺面尺寸 (mm) | 115× 115 | 200× 200 | 300×300 | 500×500 | 600×600 | 800×600 | 800×800 | 1000×800 | 1000×1000 | 1200×1000 | 1500×1200 | 2000×1500 | ||
峰值 加速度 (g) | 半正弦 | 5~3k | 5~2k | 5~1.5k | 10-750 | 10~600 | 10-450 | 10-400 | 10-300 | 10-300 | 10-250 | 10-150 | 15-100 | |
后峰鋸齒 | 10~200 | 10~100 | 10-50 | |||||||||||
梯形 | 15~200 | 15-100 | 15-60 | 15-50 | 30-50 | |||||||||
脈沖持續時間 (ms) | 半正弦 | 0.3~40 | 0.5~40 | 0.6~60 | 1.5~60 | 2~60 | 2.5~60 | 3~60 | 3.5~60 | 4~60 | 4.5~60 | 6~60 | 11~40 | |
后峰鋸齒 | 3~18 | 6~18 | ||||||||||||
梯形 | 3~18 | 6~18 | ||||||||||||
外形尺寸 | 450× 180× 2100 | 1000× 900× 2350 | 1400× 1200× 2300 | 1600× 1400× 2300 | 1700× 1500× 2300 | 1700× 1500× 2300 | 1900× 1500× 2550 | 1900× 1500× 2550 | 1900× 1800× 2550 | 1900× 1800× 2650 | 2200× 2100× 2650 | 2700× 2500× 3000 | ||
臺體重量 | 200 | 1000 | 1800 | 3000 | 4000 | 4200 | 4800 | 5000 | 7000 | 8000 | 10000 | 15000 | ||
電源 | / | 控制測量: 220VAC±10% 50Hz 油源: 380VAC±10% 50Hz | ||||||||||||
標準 | GB∕T2423 GJB150 GJB360 GJB548 GJB1217 MIL-STD-810F IEC68-2-27 | |||||||||||||
