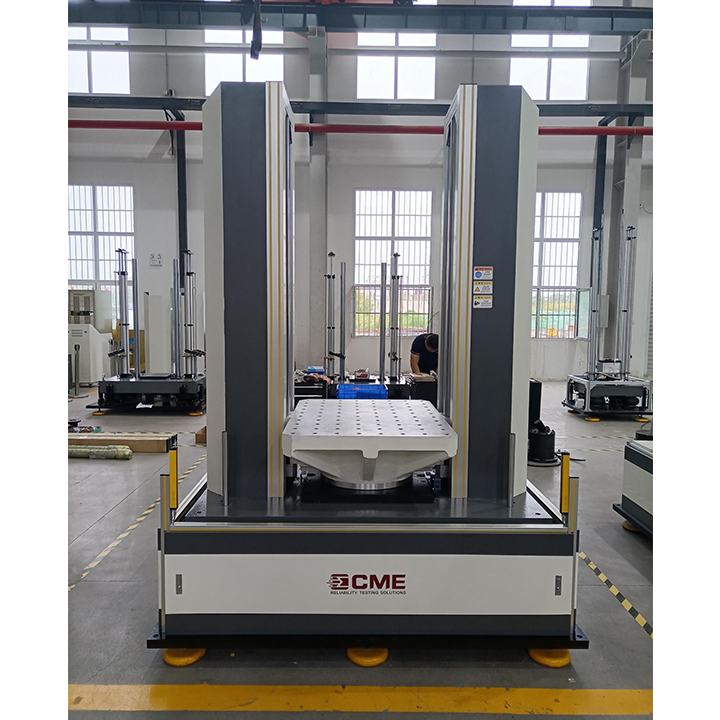

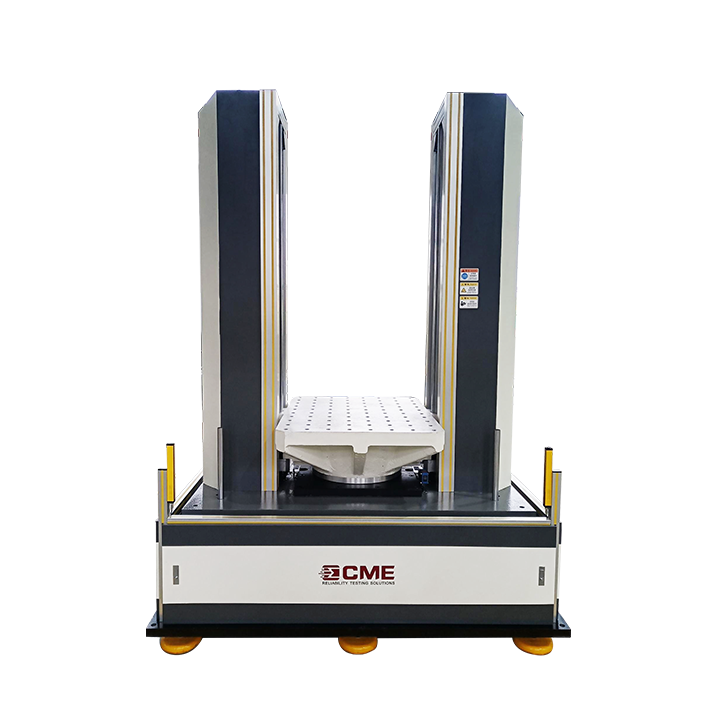

KRD11系列氣壓驅動垂直沖擊碰撞試驗臺具有設計先進、自動化程度高、可靠性高、操作簡單、維修方便等特點。 該系統滿足沖擊和碰撞測試的要求，可以執行常規的半正弦波，后峰鋸齒波，梯形波和其他波形沖擊測試。
氣壓驅動，結構簡單，可靠性高。
無污染，無液壓泄漏危險，保持環境清潔。
氣壓驅動大大提高了沖擊試驗效率，最大沖擊率可達120次/分鐘。
可以輕松實現大脈沖寬度和小過載測試。
與電機或液壓驅動的碰撞臺相比，具有更快的沖擊速度，具有更高的可靠性和更好的碰撞波形。
通過調節氣壓可以很容易地控制沖擊的速度和速度。
IPS-2000系列沖擊控制和測量系統可以執行手動沖擊，連續沖擊，單次沖擊和間歇沖擊。
內置制動機構，確保在任何情況下的操作安全。
技術指標
型號 參數 | KRD 11－5 | KRD 11－15 | KRD 11－25 | KRD 11－50 | KRD 11－100 | KRD 11－200 | KRD 11－400 | KRD 11－600 | KRD 11－800 | KRD 11－1000 | KRD 11－2000 | |
額定負載 (kg) | 5 | 15 | 25 | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | ||
臺面尺寸 (mm) | 150×150 | 200×200 | 300×300 | 500×500 | 600×600 | 800×600 | 800×800 | 1000×800 | 1000×1000 | 1200×1200 | 1500×1200 | |
峰值加速度 (G) | 半正弦 | 5-2.5k | 5-2k | 5-1500 | 10-750 | 10-600 | 10-450 | 10-400 | 10-300 | 10～300 | 10～250 | 10～150 |
后峰鋸齒 | 10-200 | 10-100 | 10-50 | |||||||||
梯形 | 15-200 | 15-100 | 15-60 | 15-50 | ||||||||
脈沖持續時間 (ms) | 半正弦 | 0.5～40 | 1～40 | 06～60 | 1.5～60 | 2～60 | 2.5～60 | 3～60 | 3.5～60 | 4～60 | 4.5～60 | 6～60 |
后峰鋸齒 | 3～18 | 6～18 | ||||||||||
梯形 | 3～18 | 6～18 | ||||||||||
碰撞波形 | 半正弦波 | |||||||||||
碰撞峰值加速度 （g） | 4~150 | 5～100 | ||||||||||
碰撞脈沖持續時間 (ms) | 2～30 | 3~30 | ||||||||||
外形尺寸 | 1000×1000 ×2100 | 1200×1000 ×2200 | 1400×1200 ×2300 | 1600×1400 ×2300 | 1700×1500 ×2300 | 1700×1500 ×2300 | 1900×1500 ×2450 | 1900×1500 ×2450 | 2000×1500 ×2450 | 1900×1800 ×2550 | 2200×1800 ×2550 | |
臺體重量 (kg) | 1300 | 2300 | 3000 | 4000 | 4500 | 4500 | 5000 | 5200 | 5600 | 6300 | 7300 | |
碰撞頻次（次/分) | 10~120 | |||||||||||
電源 | AC220V±10%，50Hz | |||||||||||
氣源 | ≤0.8MPa | |||||||||||
工作環境 | 溫度 0 ～ 40℃; 濕度 ≤80% 不結露 | |||||||||||
標準 | GB∕T2423 GJB150 GJB360 GJB548 GJB4.8 GJB1217 MIL-STD-810F IEC68-2-27 | |||||||||||
