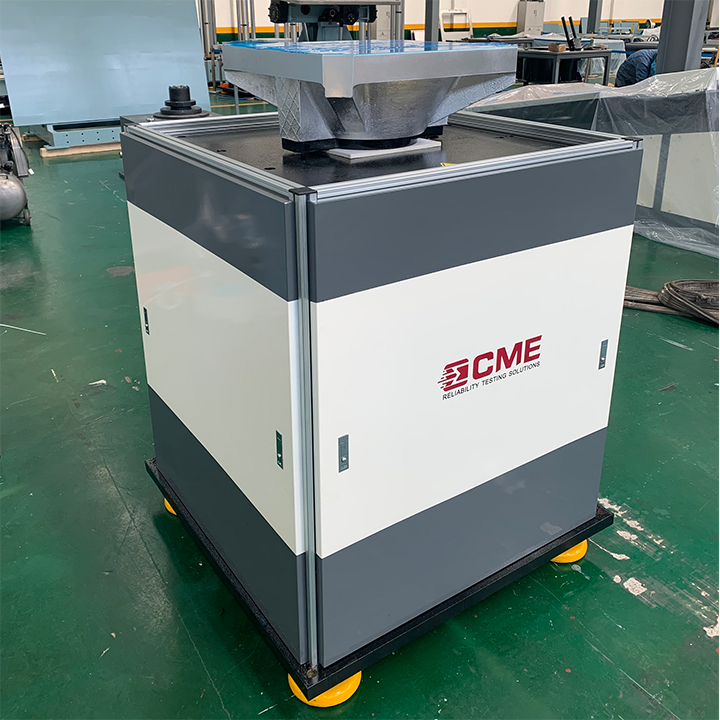

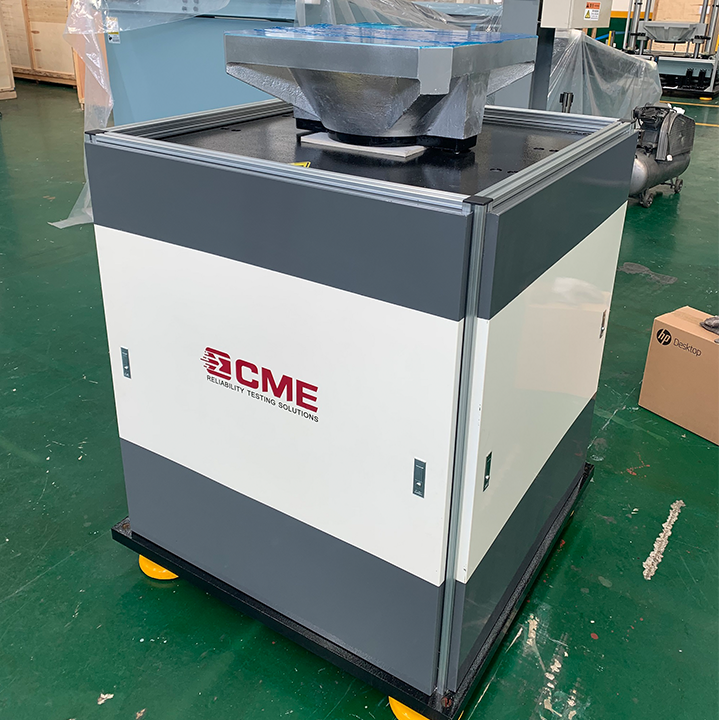

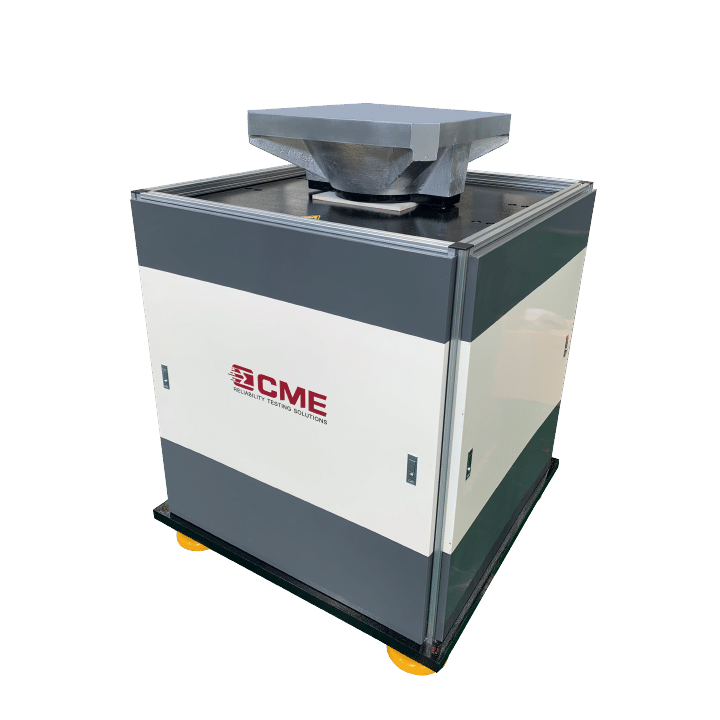

KRD13系列氣動高能量垂直沖擊試驗臺是專門為滿足軍工和汽車測試的要求而設計的。該系統采用氣壓蓄能膨脹原理。通過調整充氣壓力，可以在短行程內輕松執行各種高能量沖擊加速度測試。
對于更高加速度的經典沖擊測試，它可以附加相應的沖擊放大器以完成高峰值加速度測試。
基于windows的穩定控制系統，全自動遠程控制界面；
氣缸驅動具有驅動力大，加速行程短，成本低，無污染的優點；
自動控制升降高度，精度高，重復性好；
采用高強度、高硬度的鑄鋁臺面，具有較高的一級諧振頻率，噪音低、無雜波；
可靠的雙制動系統：有效避免二次回彈碰撞，更安全的定位工作臺，更可靠的保證操作人員的安全；
易于安裝：該設備自帶底座，由于氣缸的驅動行程短，占地面積小。
技術指標
型號 參數 | KRD13－50 | KRD13－100 | KRD13－200 | KRD13－500 | KRD13－800 | KRD13－1000 | KRD13-2000 | |
額定負載 (kg) | 50 | 100 | 200 | 500 | 800 | 1000 | 2000 | |
臺面尺寸 | 500×500 | 600×600 | 800×800 | 1000×1000 | 1200×1200 | 1500×1500 | 2000×2000 | |
峰值加速度 (G)
| 半正弦 | 10~1500 | 10-1000 | 10-500 | 10-400 | 10-300 | 10-200 | |
后峰鋸齒 | 10~200 | 10~100 | 10-50 | |||||
梯形 | 15-200 | 15-200 | 15-100 | 15-100 | 15-60 | 15-50 | 30-50 | |
脈沖持續時間 (ms) | 半正弦 | 2～60 | 2～60 | 3～60 | 4～60 | 5～60 | 6～60 | 8～60 |
后峰鋸齒 | 3～18 | 6～18 | ||||||
梯形 | 3～18 | 6～18 | ||||||
碰撞波形 | 半正弦波 | |||||||
碰撞峰值加速度 (g) | 5～100 | |||||||
碰撞脈沖持續時間 (ms) | 3～30 | |||||||
碰撞頻次 (次/分) | 10-120 | |||||||
外形尺寸 | 1200×1200×1500 | 1200×1200×1500 | 1200×1200×1500 | 1300×1300×1600 | 1500×1500×1700 | 1600×1600×1800 | 2000×2000×1900 | |
臺體重量 | 3000 | 3200 | 3400 | 4000 | 5000 | 6000 | 8500 | |
電源 | AC220V ± 10%，50Hz | |||||||
氣源條件 | ≤1MPa | |||||||
工作環境 | 溫度 0 ～ 40℃; 濕度 ≤80% , 不結露 | |||||||
標準 | GB∕T2423 GJB150 GJB360 GJB548 GJB4.8 GJB1217 MIL-STD-810F IEC68-2-27 | |||||||
